FNIRSI DPOX180H 2 v 1 ruční digitální fosforový osciloskop FNIRSI

FNIRSI DPOX180H 2-v-1 ruční digitální fosforový osciloskop

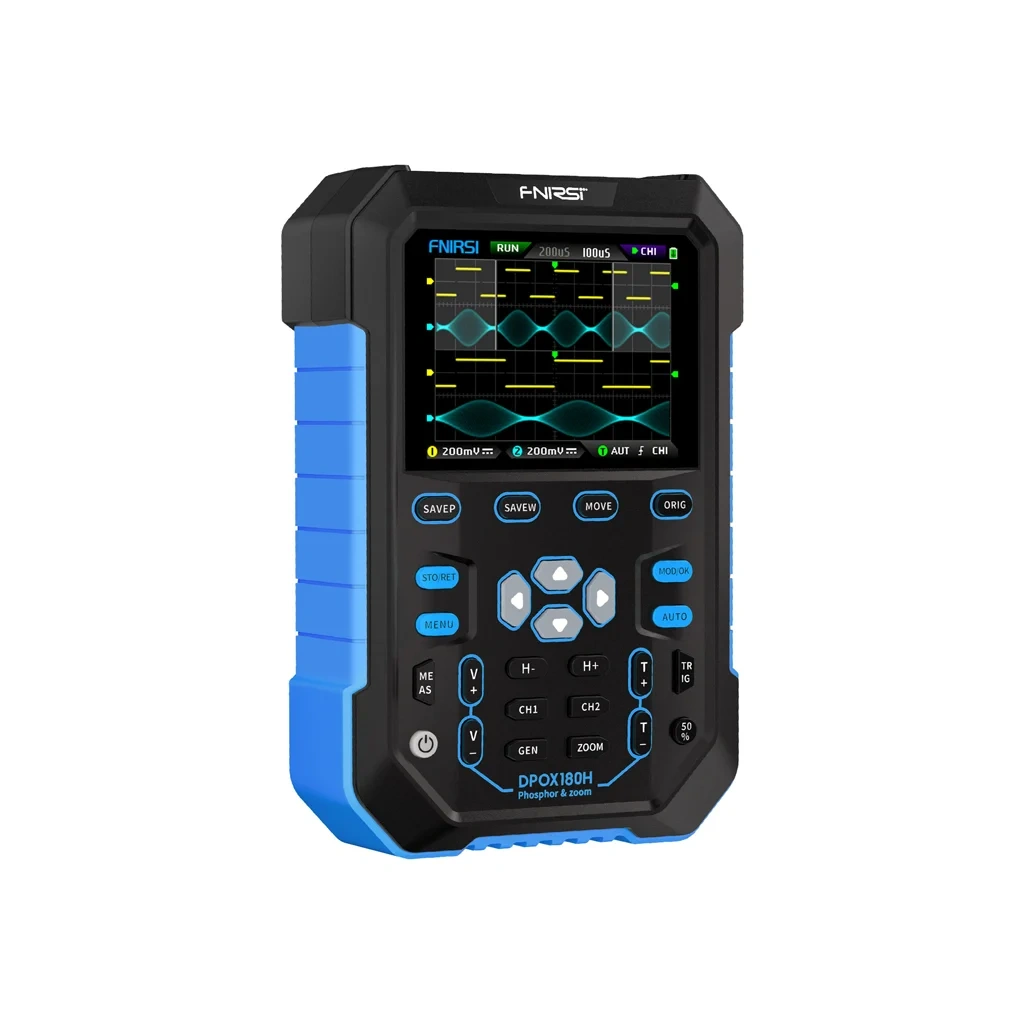

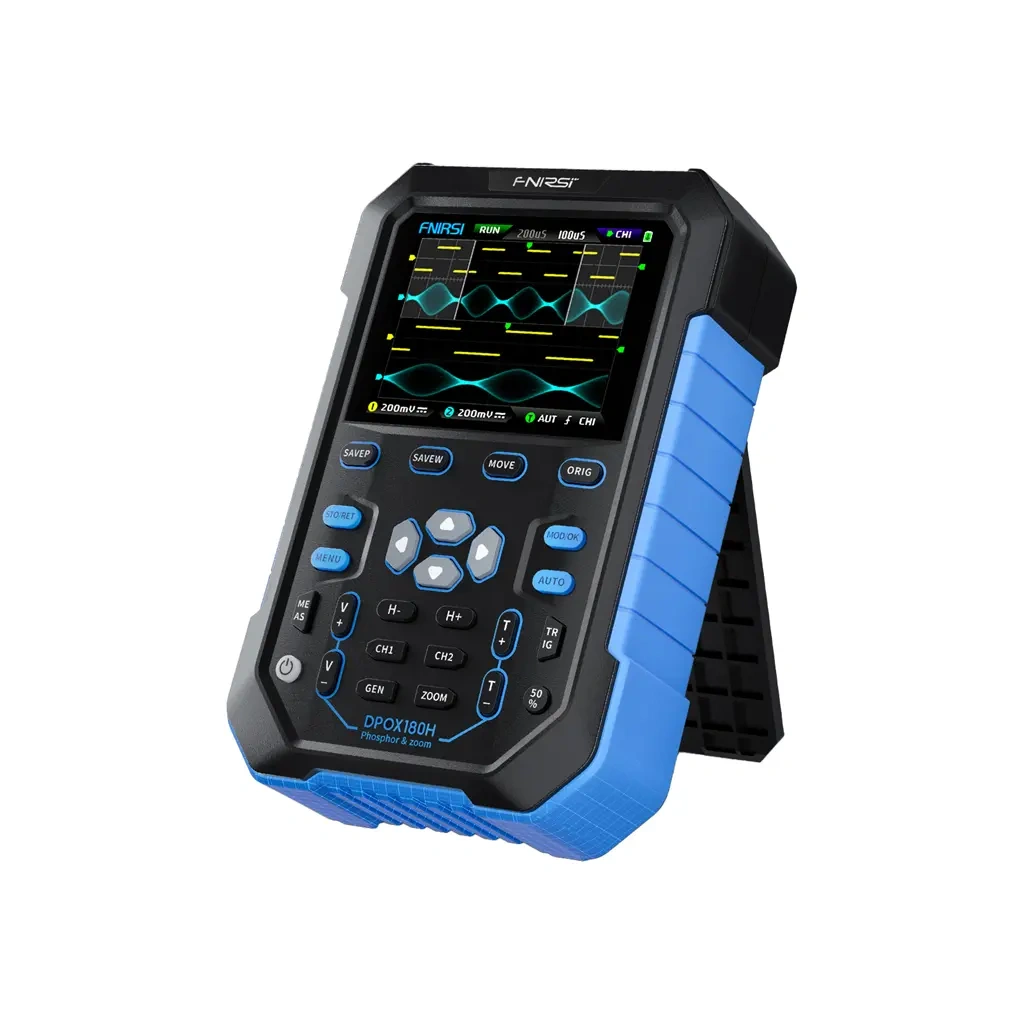

FNIRSI DPOX180H je ruční digitální fosforový osciloskop (DPO), který kombinuje dvoukanálový osciloskop s frekvencí 180 MHz, generátor funkcí DDS s frekvencí 20 MHz a pokročilé funkce analýzy signálu. Je navržen jako kompaktní, mobilní nástroj pro servis, dílnu a laboratorní práci a nabízí vysokou funkčnost v jediném zařízení.

Šířka pásma 180 MHz a 500 MSPS – přesnost měření

Osciloskop nabízí analogovou šířku pásma 180 MHz (-3 dB) a vzorkování v reálném čase až 500 MSPS (250 MSPS v dvoukanálovém provozu). To umožňuje přesnou reprodukci rychlých hran, pulzů a vysokofrekvenčních signálů, což je zásadní pro diagnostiku moderních elektronických systémů.

Technologie Digital Phosphor – více informací ve tvaru vlny

Technologie Digital Phosphor využívá stupnici jasu a barevnou teplotu k vizualizaci frekvence signálu. To usnadňuje odhalení jitteru, šumu, nestability a vzácných událostí, které mohou zůstat neviditelné v klasických osciloskopech.

50 000 wfms/s – žádná mrtvá doba

Vysoká obnovovací frekvence 50 000 průběhů za sekundu výrazně snižuje mrtvou dobu akvizice. To umožňuje efektivně zachytit krátkodobé poruchy a anomálie signálu, což je zvláště důležité při analýze spínaných napájecích zdrojů a digitálních sběrnic.

Hardwarové omezení šířky pásma 20 MHz a stabilní spouštění

Vestavěný přepínatelný hardwarový pásmový filtr 20 MHz účinně redukuje šum a harmonické vyššího řádu. V kombinaci s rozsáhlým spouštěcím systémem (Auto/Normal/Single, stoupající a klesající hrana) a adaptivní stabilizací spouště zajišťuje jasný a stabilní obraz signálu.

Režim FFT a X-Y – analýza frekvence a vztahů

Funkce FFT poskytuje rychlý kvalitativní náhled na frekvenční spektrum testovaného signálu. Kromě toho režim X-Y s digitálním fosforem umožňuje analyzovat amplitudové a fázové vztahy mezi dvěma kanály, např. ve formě Lissajousových obrazců.

Časový zoom a režim posouvání

Osciloskop nabízí časovou základnu ZOOM v rozsahu 2×–1000×, což umožňuje přesnou analýzu vybraných segmentů vlnových průběhů. Režim posouvání umožňuje nepřetržité sledování pomalu se měnících signálů v reálném čase.

20 MHz DDS generátor a funkce chopping

Vestavěný 20 MHz DDS funkční generátor podporuje 14 typů průběhů s nastavením frekvence v krocích po 1 Hz. Unikátní funkce chopping výstupu umožňuje vyříznout fragment měřeného průběhu a použít jej jako výstupní signál generátoru, s možností uložit až 500 vlastních signálů.

Ukládání, prohlížení a export dat

Vnitřní paměť o kapacitě 120 Mbit může uložit až 250 průběhů a 90 snímků obrazovky (BMP). Data lze prohlížet přímo na zařízení nebo exportovat do počítače přes USB a firmware lze snadno aktualizovat.

Mobilita, bezpečnost a snadné použití

Barevný IPS displej o úhlopříčce 2,8" (320×240) zajišťuje dobrou čitelnost za všech podmínek. Zařízení je vybaveno automatickou konfigurací jedním tlačítkem, měřením kurzorem, ochranou vstupu až do 400 V, 3000 mAh Li-ion baterií (až cca 4 hodiny provozu) a rychlým nabíjením 5 V / 2 A. FNIRSI DPOX180H je univerzální a bezpečný nástroj pro elektronické inženýry, servisní techniky, studenty a náročné hobbyisty.
