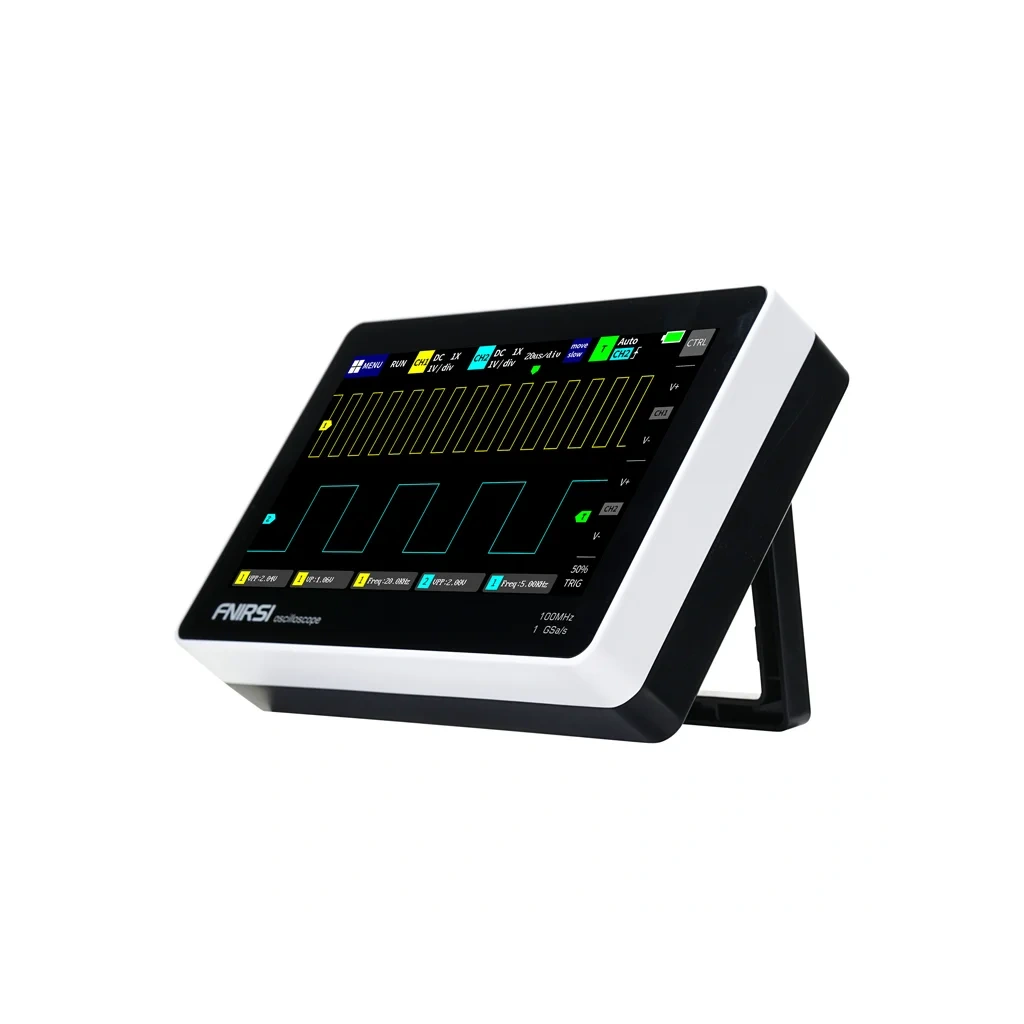

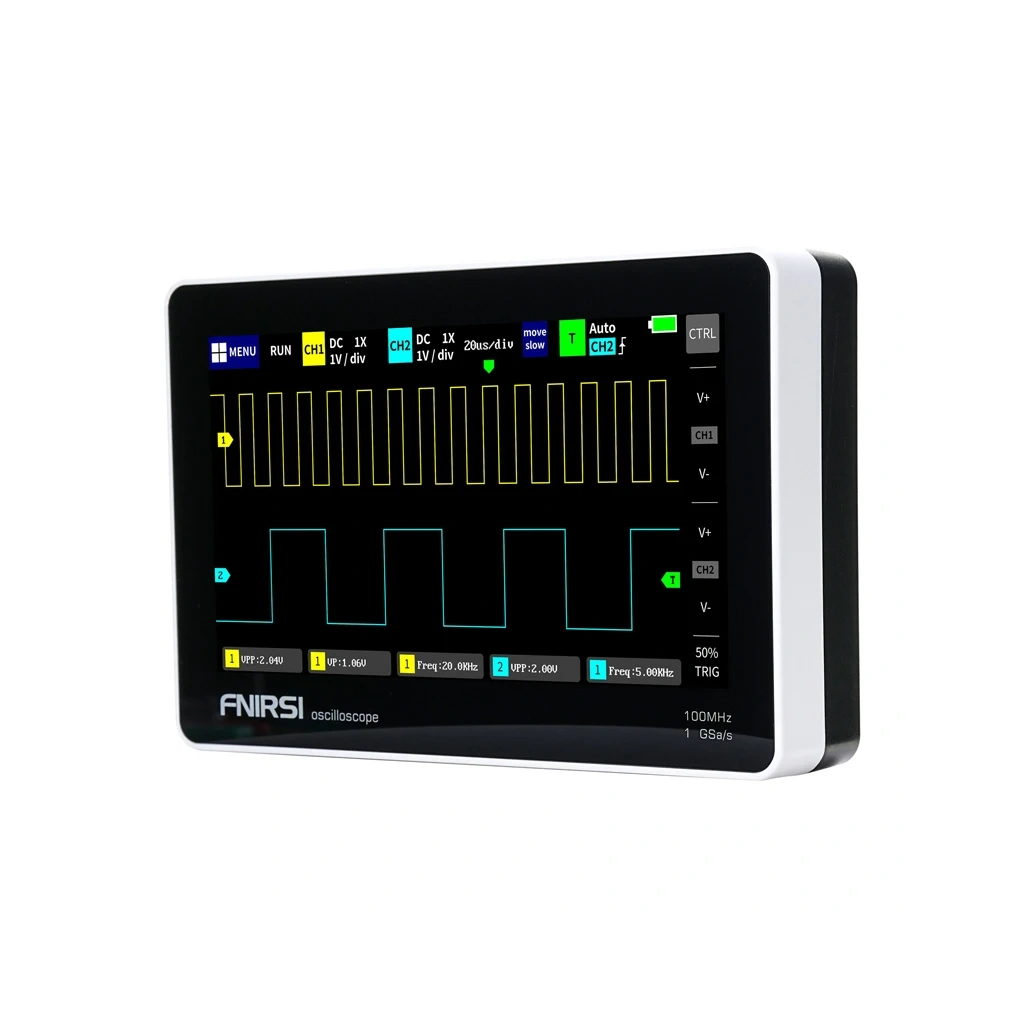

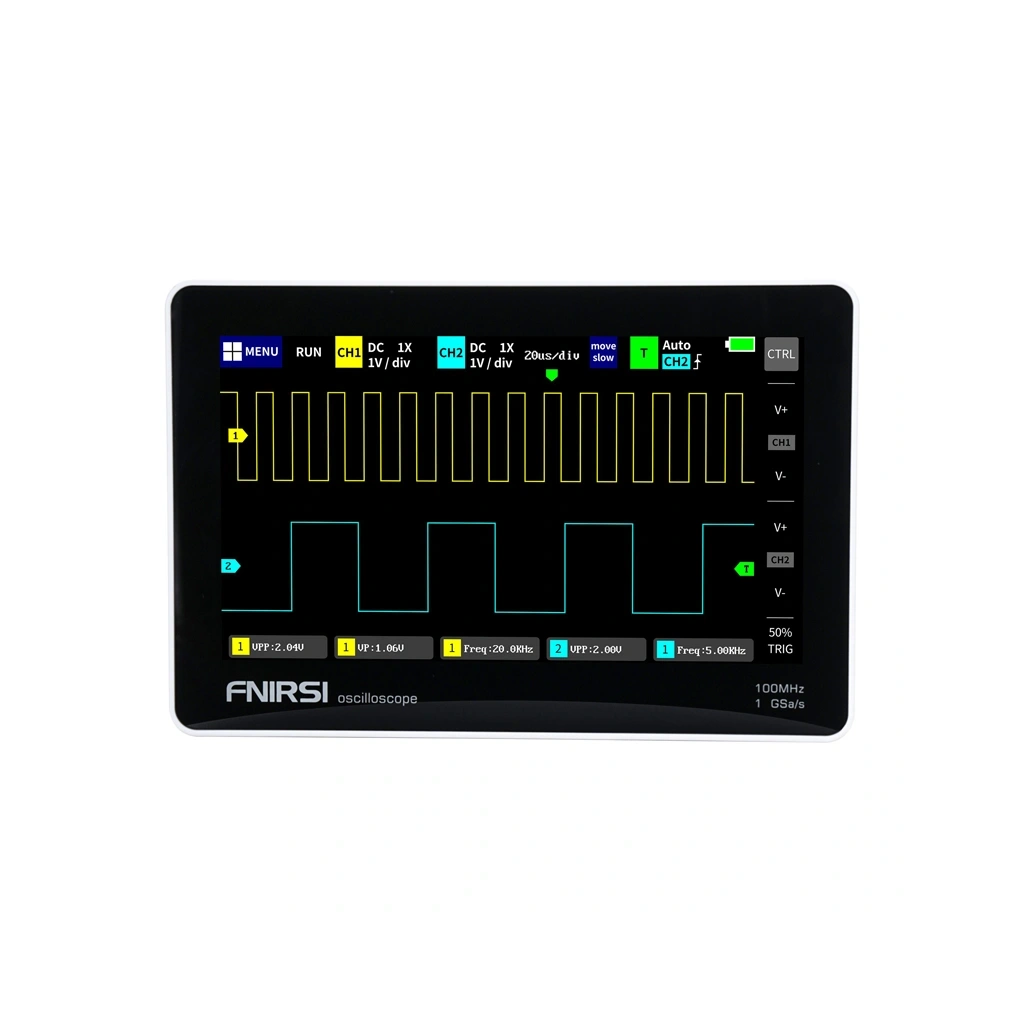

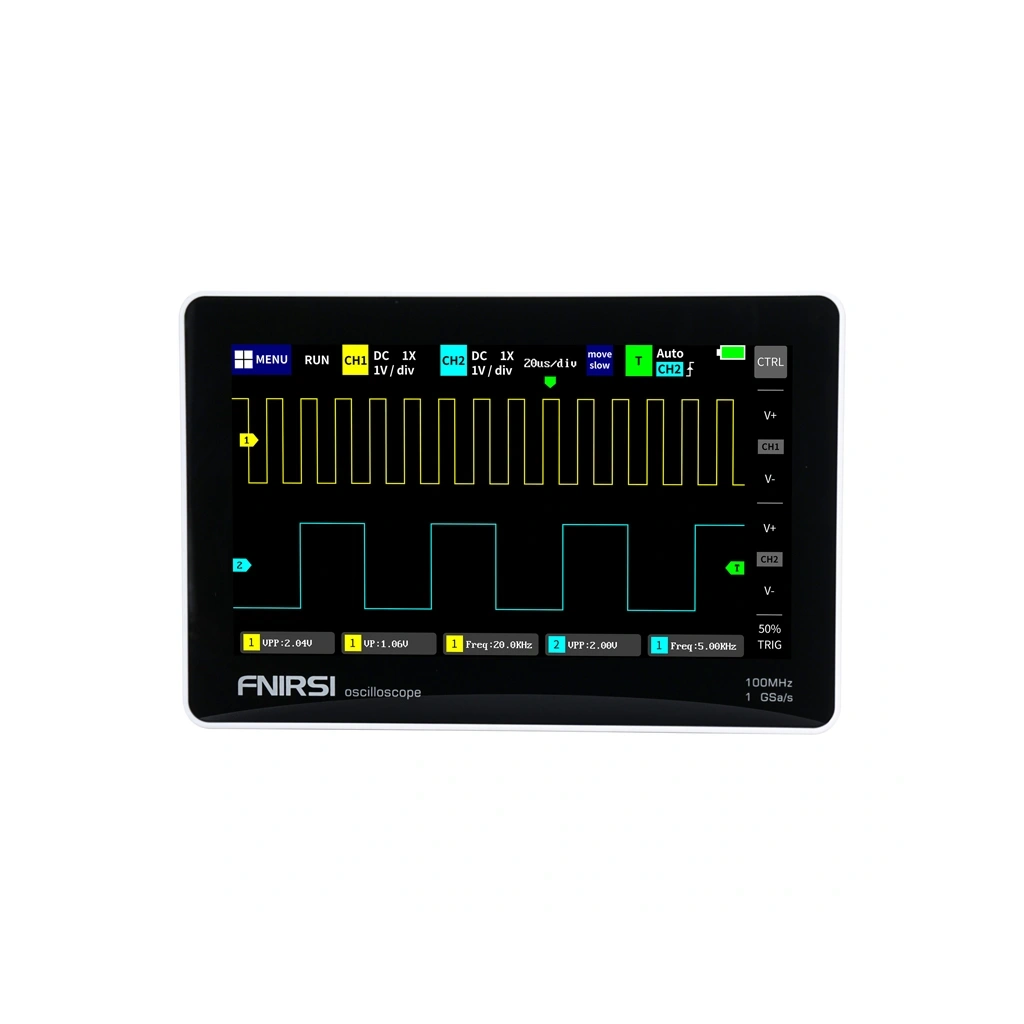

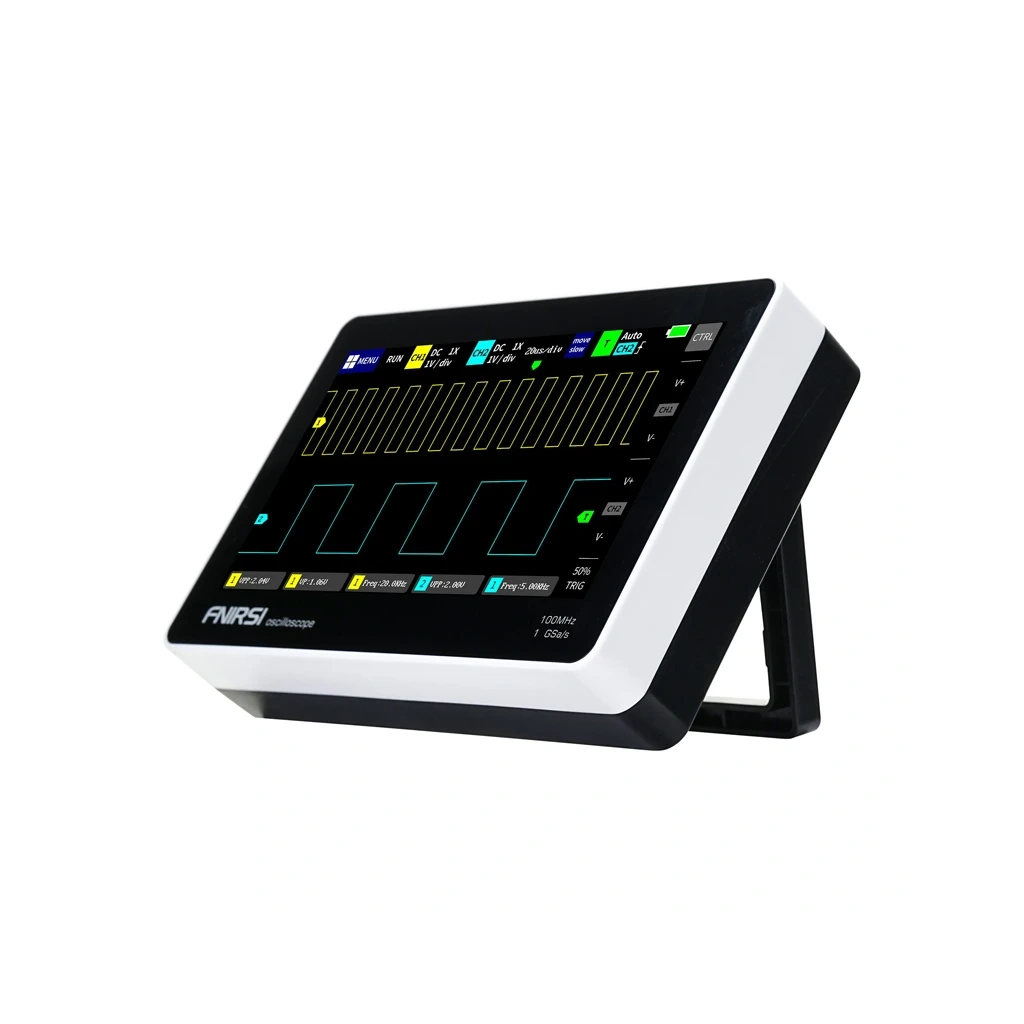

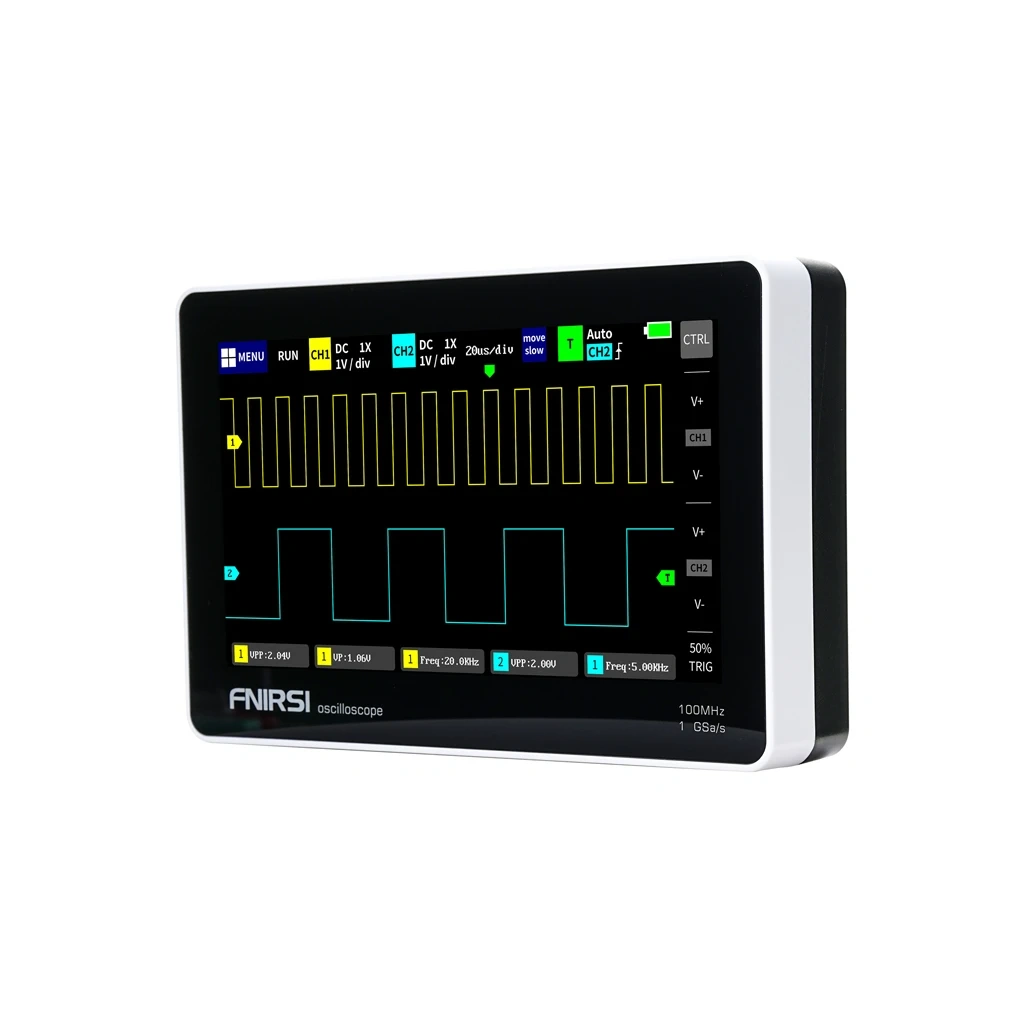

FNIRSI 1013D 7" přenosný tabletový osciloskop FNIRSI

FNIRSI 1013D 7" přenosný tabletový osciloskop

Přenosný osciloskop FNIRSI 1013D se 7" dotykovým displejem, 2 měřicími kanály, šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s umožňuje přesnou analýzu signálů v servisu, dílně a při návrhu elektronických zařízení. Přístroj je vybaven snadno čitelnou obrazovkou TFT s rozlišením 800 × 480 bodů, automatickým nastavením signálu jedním tlačítkem a funkcí záznamu průběhu, což umožňuje pohodlné a rychlé měření kdekoli. Díky podpoře analogové a digitální analýzy signálu je vhodný pro servis zařízení a kutilské aplikace.Vestavěná lithiová baterie s kapacitou 6 000 mAh umožňuje přístroji pracovat přibližně 4 hodiny.

Přehledný dotykový displej

Přístroj FNIRSI 1013D je vybaven 7palcovým displejem TFT LCD s rozlišením 800 × 480, který poskytuje vysoký jas, kontrast a přesnou reprodukci průběhů. Dotykové ovládání obrazovky umožňuje rychlé přibližování, posouvání a změnu parametrů měření, což urychluje práci bez nutnosti použití fyzických tlačítek. Obrazovka je vyrobena kapacitní technologií, známou z moderních chytrých telefonů, která zajišťuje plynulý provoz a žádné prodlevy při změně nastavení. Funkce měření kurzorem umožňuje přesné odečítání amplitudy, periody a frekvence signálu bez nutnosti převodu jednotek z mřížky obrazovky, což je užitečné zejména u zkreslených signálů nebo obdélníkových průběhů se šumem.

Dva měřicí kanály

Přístroj je vybaven dvěma měřicími kanály se vstupní impedancí 1 MΩ, které umožňují analýzu dvou signálů současně, což usnadňuje porovnávání vstupu a výstupu zesilovacích obvodů, převodníků nebo analýzu signálu PWM. Díky tomu je rozsah aplikací mnohem širší než u jednokanálových modelů. Můžete také provádět analýzu Lissajousova vzoru v režimu XY, který umožňuje určit frekvenci, amplitudu a fázový posun mezi dvěma skupinami signálů.

Automatické nastavení signálu

Funkce automatického nastavení jedním tlačítkem umožňuje okamžité nastavení parametrů měření signálu bez nutnosti ruční kalibrace. Díky tomu dokáže přístroj FNIRSI 1013D upravit nastavení pro signál 1 Vpp během 1 sekundy, což šetří čas a zvyšuje efektivitu práce. Vestavěný algoritmus fuzzy logiky zajišťuje vysokou přesnost a automaticky umisťuje signál do středu obrazovky, což výrazně usnadňuje analýzu.

Ochrana proti poškození

Osciloskop využívá vestavěné moduly přepěťové ochrany do 400 V, které zabraňují náhodnému poškození přístroje při měření vysokonapěťových signálů, a to i v případě, že sonda není nastavena na režim 10X. Díky tomu můžete bezpečně testovat silové a vysokonapěťové obvody.

Ukládání a export dat

Sonda FNIRSI 1013D nabízí interní paměť o velikosti 1 GB, která umožňuje uložit až 1 000 snímků a 1 000 sad průběhů. To umožňuje rychle ukládat výsledky měření jedním dotykem a exportovat je přes USB do počítače pro další analýzu. Funkce správce průběhů umožňuje prohlížet náhledy uložených průběhů, přibližovat je, mazat a analyzovat kurzorem přímo na přístroji - podobně jako v galerii chytrého telefonu, což zvyšuje pohodlí při správě dat.

Pokročilé funkce spouštění

Osciloskop nabízí celou sadu režimů spouštění - automatický, jednoduchý a normální. Toto uspořádání umožňuje testovat náhlé pulzní signály zapalování, signály infračerveného dálkového ovládání nebo sinusové signály v závislosti na zvoleném režimu, což z přístroje činí univerzální diagnostický nástroj. Můžete také nastavit spouštěcí hranu (vzestupnou/spádovou) a spouštěcí kanál, což vám umožní přesně zachytit fragmenty signálu, které vás zajímají.

Součástí dodávky je:

• Přenosný osciloskop FNIRSI 1013D s dotykovou obrazovkou.
• Sonda (100 MHz) x2
• USB nabíječka
• Uživatelská příručka
